    當前位置:首頁 > 產品展示 > 輸送機械 > 正文
型號齊全可定制,歡迎來廠參觀試用機器!
GX管式螺旋輸送機

匠心鑄造 國家環保標準匠心鑄造 國家環保標準 拒絕偷工減料 堅持一絲不茍拒絕偷工減料 堅持一絲不茍

GX管式螺旋輸送機

優勢結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸

  • 進料粒度1-1000MM
  • 生產能力0-50T/H
  • 產品特點結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸

【應用領域】:化工、機械、冶金、輕工、糧食、醫藥、交通、水電等部門,用于輸送粉塵狀、小顆粒狀,小顆粒狀和小塊狀物料。

【適用物料】:化工行業:樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。磨料、陶瓷行業:氧化鋁、石英砂、泥漿、噴霧土粒、食品添加劑行業:糖、鹽、堿、味精、奶粉、豆?jié){、酵母、果汁、醬油、醋等、造紙行業:涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收、冶金行業:氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等、中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等、垃圾、人畜屎尿、廢油、食品廢水、廢水加工等

型號齊全 在線咨詢 支持定制

GX管式螺旋輸送機詳情

螺旋輸送機是一種利用電機帶動螺旋回轉,推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送,具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸?shù)葍?yōu)點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種,在外型上分為U型螺旋輸送機和管式螺旋輸送機。

GX管式螺旋輸送機

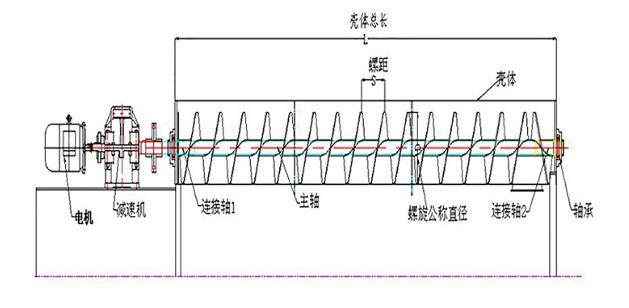

GX管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外,吊軸承采用滑動軸承設有防塵密封裝置,軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦,吊軸和螺旋軸采用滑塊連接。


1、體積小、轉速高、能夠確??焖倬鶆蜉斔?。

2、剛性好,密封好。外殼采用無縫鋼管制作,端部采用法蘭連接成一體。
3、出料端設有清掃裝置,整機噪聲低,適應性強,進出料口位置布置靈活。
4、承載重量大、安全可靠。
5、適應性強、安裝維修方便、壽命長。



GX管式螺旋輸送機

GX管式螺旋輸送機

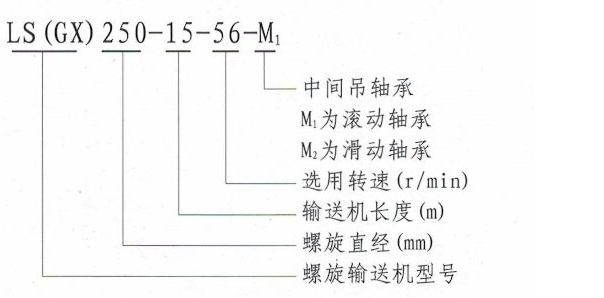

表一、GX螺旋輸送機技術參數


規格 主要技術性能 驅動裝置 質量kg
型號 長度m 處理量t/h 轉速r/min 減速器 電動機
型號 速比 型號 功率kw
GX200 10 9 60 YZQ 23.34 Y90s-4 1.1 726
GX200 20 9 60 YZQ 23.34 Y90l-4 1.5 1258
GX250 10 15.6 60 YZQ 23.34 Y100L1-4 2.2 960
GX250 20 15.6 60 YZQ 23.34 Y100L1-4 3 1750
GX300 10 21.2 60 YZQ 23.34 Y100L2-4 3 1373
GX300 20 21.2 60 YZQ 23.34 Y112M-4 4 2346
GX400 10 51 60 YZQ 23.34 Y132S-4 5.5 1911
GX400 20 51 60 YZQ 23.34 Y160M-4 11 2049
GX500 10 87.5 60 YZQ 23.34 Y132M 7.5 2381
GX500 20 87.5 60 YZQ 23.34 Y180M-4 18.5 5389
GX600 10 134.2 45 YZQ 23.34 Y180L-4 22 3880
GX600 10 134.2 45 YZQ 23.34 Y250M-4 55 7090


表二、GX螺旋輸送機安裝尺寸

型號 D L1 L2 L3 C Pmin E F S K B B1 B2 H H1 H2 H3 d
GX150 150 2000 1000,1500,2000 2000 50 190 105 102 100 17 270 110 160 314 280 140 85 16
GX200 200 2500 1500,2000,
2500
2500 60 220 115 125 200 25 342 140 200 384 340 180 110 16
GX250 250 70 270 125 125 200 28 392 200 260 464 410 220 135 20
GX300 300 75 300 130 130 200 28 468 240 320 555 480 270 160 20
GX400 400 3000 1500,2000,3000 3000 90 350 150 145 300 30 572 320 400 685 500 340 210 25
GX500 500 100 450 175 165 300 35 706 400 500 823 500 400 264 25
GX600 600 100 550 175 175 300 40 806 500 600 973 600 500 314 30
