沙石鱗板輸送喂料機詳情
沙石鱗板輸送喂料機簡介
鱗板機也叫鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料，有輕型和中型之分。
鱗板機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點,對物料粒度、塊狀、工作環境無特殊要求,運送單個物料(件)的重量可達70-120kg,輸送機長度可達40-80米且允許25°傾角輸送。
鱗板機特別適用于大塊的、沉重的、灼熱的以及腐蝕性的物料,鱗板輸送機用于鑄造車間灼熱鑄件的輸送并能在輸送過程中同時完成清除澆冒口、冷卻、干燥、加熱、清洗及分類等工藝工程,廣泛應用于機械、鑄造、冶金、化工、建材、動力、礦山等工業部門。
鱗板輸送機特點
1、用板鏈為牽引元件，不僅強度大、效率高、工作可靠，且可作為長距離輸送（目前輸送長度己達1000米），輸送能力大，一些裙邊式輸送機的輸送能力達每小時1000t以上。
2、牽引鏈上可裝各種結構的附件，以滿足對不同物料的不同輸送要求，實現各種連續工藝過程。配上移行器后輸送線布置靈活，這一性能是其它類型的輸送機不可與之比擬的。
3、與帶式輸送機相比，承托式輸送機可在較大傾角和較小彎曲半徑條件下輸送物料。板式輸送機的傾角可達30°～35°，彎曲半徑一般約為3m—5m。
4、可以輸送較高溫度物料（600°～700°）。亦可適應較苛刻工況，如笨重的圓木、銳利棱角的礦石及有害化學品等。
5、適用于輸送塊粒及粉狀物料，是水泥廠物料設備更新?lián)Q代產品，具有運轉率高，使用壽命長，安裝維修簡單等特點。常用于輸送散狀物料，也適應于銳利灼熱物料的輸送。
鱗板輸送機參數
|

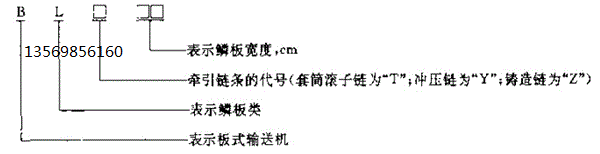

規格型號
|
鱗板寬度mm
|
生產能力t/h
|
物料粒度mm
|
運行速度m/s
|
輸送長度mm
|
功率KW
|
減速機型號
|
|
BL400
|
400
|
20
|
130
|
0.8-3
|
~10
|
2.2
|
JZQ250
|
|
>10-20
|
3
|
350
|
|
>20-30
|
4
|
350
|
|
>30-40
|
5.5
|
400
|
|
BL500
|
500
|
25
|
150
|
0.8-3
|
~10
|
3
|
350
|
|
>10-20
|
4
|
400
|
|
>20-30
|
5.5
|
400
|
|
>30-40
|
7.5
|
500
|
|
BL650
|
650
|
35
|
200
|
0.8-3
|
~10
|
4
|
400
|
|
>10-20
|
5.5
|
500
|
|
>20-30
|
7.5
|
500
|
|
>30-40
|
10
|
650
|
|
BL800
|
800
|
55
|
280
|
0.8-3
|
~10
|
5.5
|
500
|
|
>10-20
|
7.5
|
650
|
|
>20-30
|
10
|
650
|
|
>30-40
|
13
|
750
|
副表
|
型式
|
輸送槽寬度B（mm）
|
輸送速度V（m/s）
|
側板高度H（mm）
|
輸送鏈節距P（mm）
|
大輸送量Q（m3/h）
|
|
輕型
|
400
|
0.05--1.60
|
160-250
|
200
|
450
|
|
500
|
160-315
|
700
|
|
630
|
200-400
|
1150
|
|
800
|
250-500
|
250
|
1850
|
|
中型
|
800
|
0.05--1.0
|
160-400
|
250
|
900
|
|
1000
|
200-500
|
1400
|
|
1200
|
250-500
|
315
|
1750
|

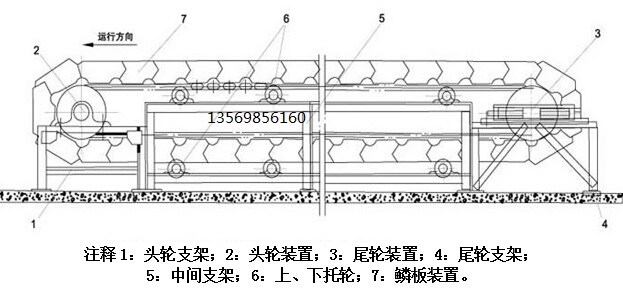

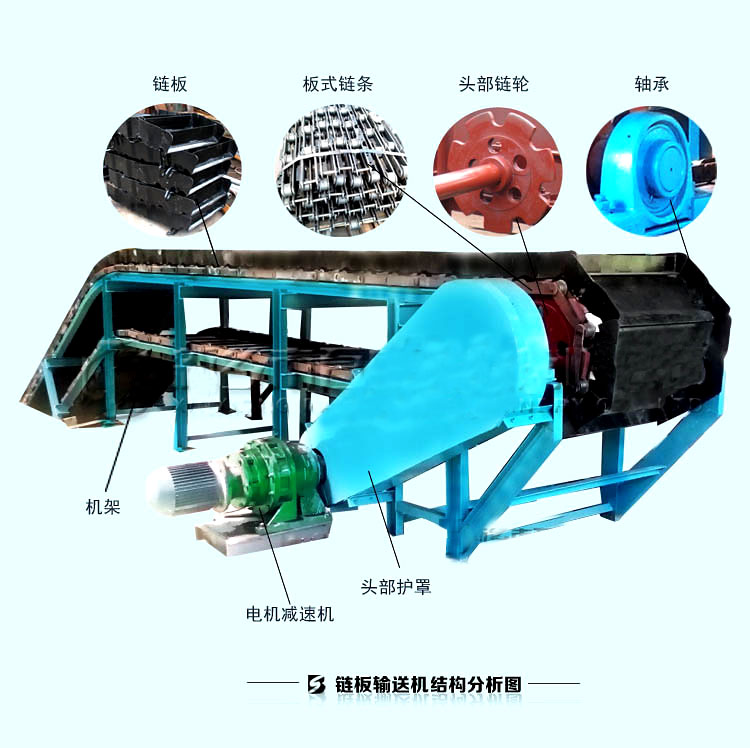

鱗板輸送機結構
鱗板輸送機使用說明
1、單機試運。包括各種設備安裝后的單機運轉和各處理單元構筑物的試水，在未進水和已進水兩種情況下對污水處理設備進行試運行，同時檢查水工構筑物的水位等是否滿足設計要求。
2、其次，我們?cè)跈z查設備時，還需要對各級處理的各個處理單元分別進入要處理的廢水，檢驗各處理單元的處理效果或進行正式運行前的準備工作。
3、同時，用戶還需要對整個工藝系統進行設計水量的鱗板輸送機，打通工藝流程?？疾煸O(shè)備在清水流動下的運行情況，檢驗部分自控儀表和連接各個工藝單元的管道、閥門等是否滿足設計要求。
4、全工藝流程鱗板輸送機，直至出水水質達標。此階段進一步檢驗污水處理設備運轉的穩定性，同時實現自控系統的聯動。
