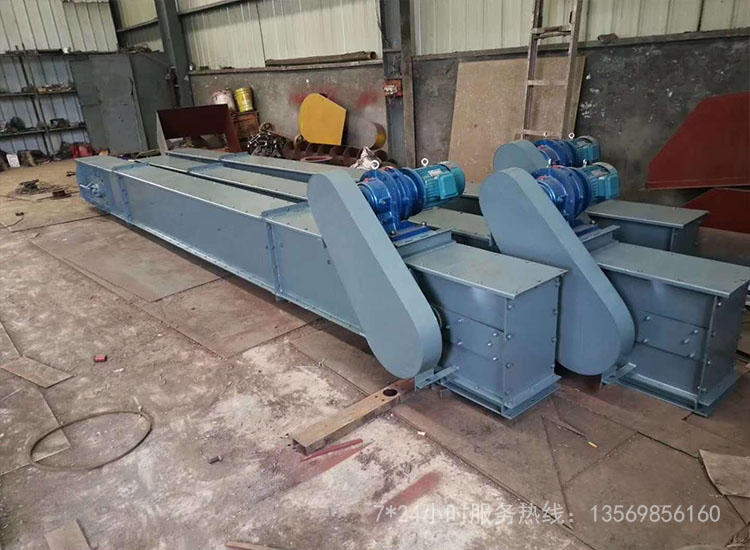

雙排鏈刮板輸送機詳情

雙排鏈刮板輸送機簡介

雙排鏈刮板輸送機是一種采用雙鏈條的形式進行對物料的輸送，針對輸送量大的情況進行設計,埋刮板結構簡單，它不但能水平輸送也能傾斜和垂直輸送，同時也能組合布置，串聯輸送，能多點加料，多點卸料，工藝布置較為靈活，由于殼體封閉，在輸送物料時可以顯著改善工作條件，防止環境污染。埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備,各段槽體搭接應平整無臺階埋刮板輸送機對物料有下列要求:,這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量,不得使物料用手捏成團后不易松散，埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這 種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。

優點:

  1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。

  2, 能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。

  3、機身矮，便于安裝。

  4、能兼作采煤機運行的軌道。

  5、可反向運行，便于處理底鏈?zhǔn)鹿省?

  6、能作液壓支架前段的支點。

  7、結構簡單，在輸送長度上可任意點進料或卸料。

  8,機殼密閉，可以防止輸送物料時粉塵飛揚而污染環境。

  9、當其尾部不設置機殼，并將刮板插入料堆時，可自行取料輸送。

工作原理：

埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點。因此顯著改善了工人的勞動條件，防止了環境污染。埋刮板輸送機原理是依賴于物料所具有的內摩擦力和側壓力，在輸送物料過程中，刮板鏈條運動方向的壓力以及在不斷給料時下部物料對上部物料的推移力，這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。

主要技術參數

外形示意圖

外形尺寸及連接尺寸
